レイテンシ異常を解決するためにIngressを導入した話

こんにちは！アドプラットフォーム事業部アド・プロダクト部でアルバイトとして働いているHonahukuです。今回は、アド・プロダクト部が運用しているGKEのクラスタに対して HTTP負荷分散用 GKE Ingress(以下Ingress)を導入した話をしたいと思います。

Ingress導入の背景

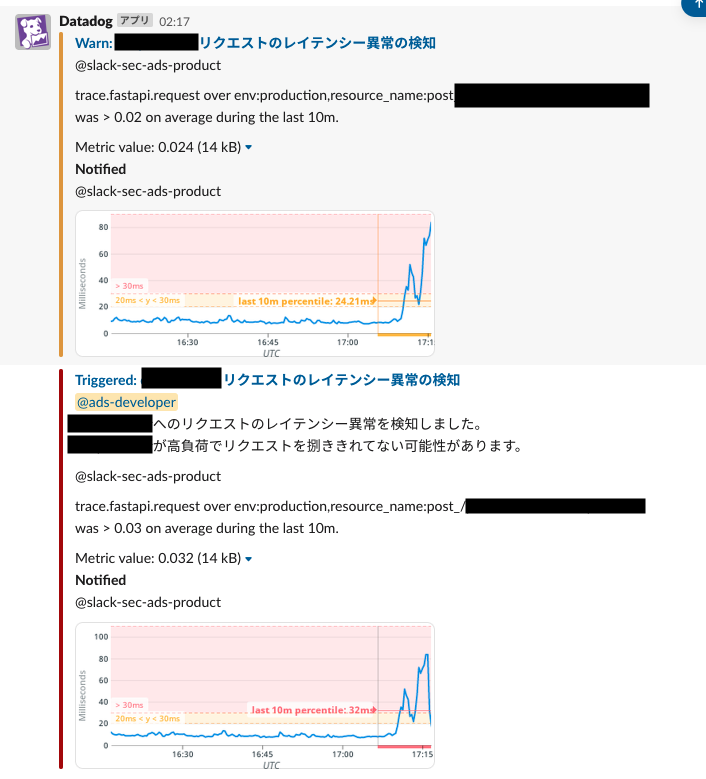

アド・プロダクト部で開発している広告配信サーバーが呼び出している別のマイクロサービスにレイテンシ異常が発生したとのアラートが飛んできました。

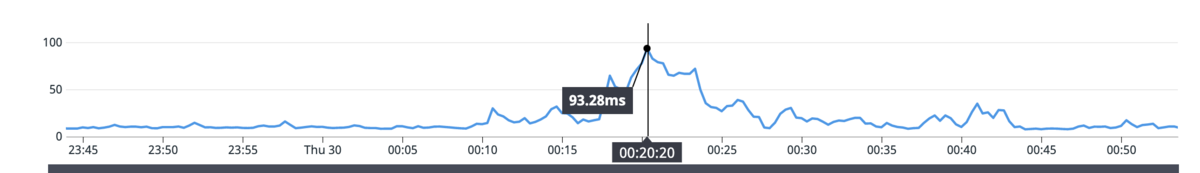

このサービスは普段のレイテンシが20ms以下程度なのですが、問題発生時は80ms以上まで上昇していました。これを解決するために以下の調査を行いました。

調査

問題発生前に事業部内でmergeされたmerge requestを確認しました。 MRを洗い出したところ

SQLクエリの改修
コードの書き方修正
etc.

があり、内容を確認し必要に応じてRevertなどを実施しましたが状況は改善されませんでした。

CPU使用率とレイテンシ異常

調査を進めていく中で、リクエスト量とCPU使用率が一致していることがわかりました。

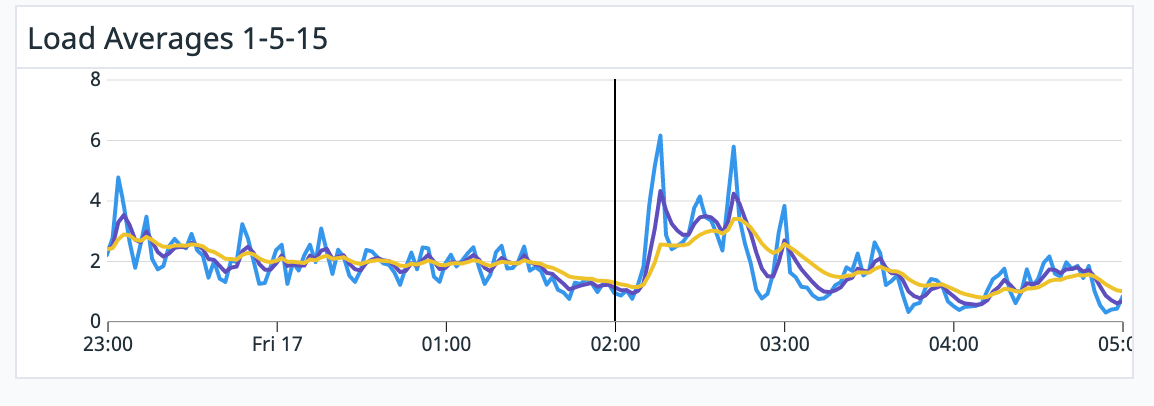

CPU使用率

リクエスト量

また、レイテンシ異常が発生している時もCPU負荷が連動して上がっていました。どうやらトラフィックが綺麗に分散されておらず、一部のノードのCPU使用率が上がりレイテンシ異常が出ているようです。そこで広告配信サーバーとマイクロサービス間のルーティングを調査しました。

すると、数日前広告配信サーバーにメモリキャッシュを最適化するために導入したSession affinityの影響でマイクロサービスに想定以上の負荷の偏りが発生していることがわかりました。Session affinityを有効にすることで、同じクライアントからのリクエストは同じコンテナに転送されます。ですが、広告配信サーバーとこれが呼び出しているマイクロサービスの間で、HTTPによるTCPコネクションがkeep-aliveによって確立したままになっていました。これにより特定のマイクロサービスPodに負荷が集中しレイテンシ異常が発生していました。

この問題を解決するためにIngressを導入し、L7でロードバランシングすることで対処しました。

GKEのServiceとIngress

今回のプロダクトでは、ユーザーは広告配信サーバーの手前に設置されたGCLB(Google Cloud Load Balancing)へ通信を行い、リクエストは広告配信サーバーへと飛んでいきます。広告配信サーバーはHTTPでマイクロサービスと通信を行います。

また、広告配信サーバーとマイクロサービス間の通信はService(ClusterIP)でのロードバランシング(TCP(L4))が行われており、広告配信サーバーからマイクロサービスに対してKeep-Aliveが行われていました。

今回のレイテンシ異常は、GCLBと広告配信サーバーの間にSession affinityを導入し、広告配信サーバーの特定のノードにアクセスが集中したことが発端です。これにより広告配信サーバーとコネクションを貼っている特定のマイクロサービスPodとの通信が増え、マイクロサービスのCPU使用率とレイテンシが上がりました。 cloud.google.com

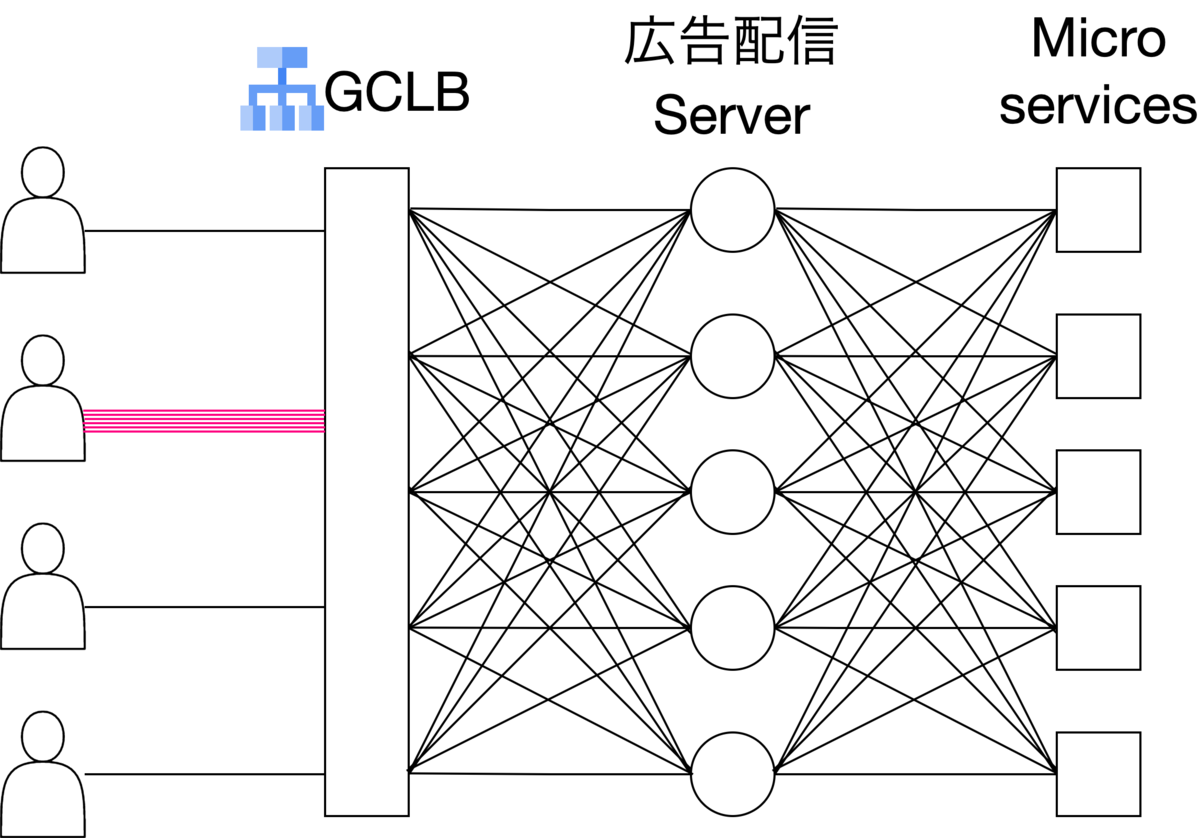

問題発生前。Session affinityは導入していない Session affinityを導入した後。広告配信サーバーに対してトラフィックが集中している

内部HTTP(S)負荷分散とIngress

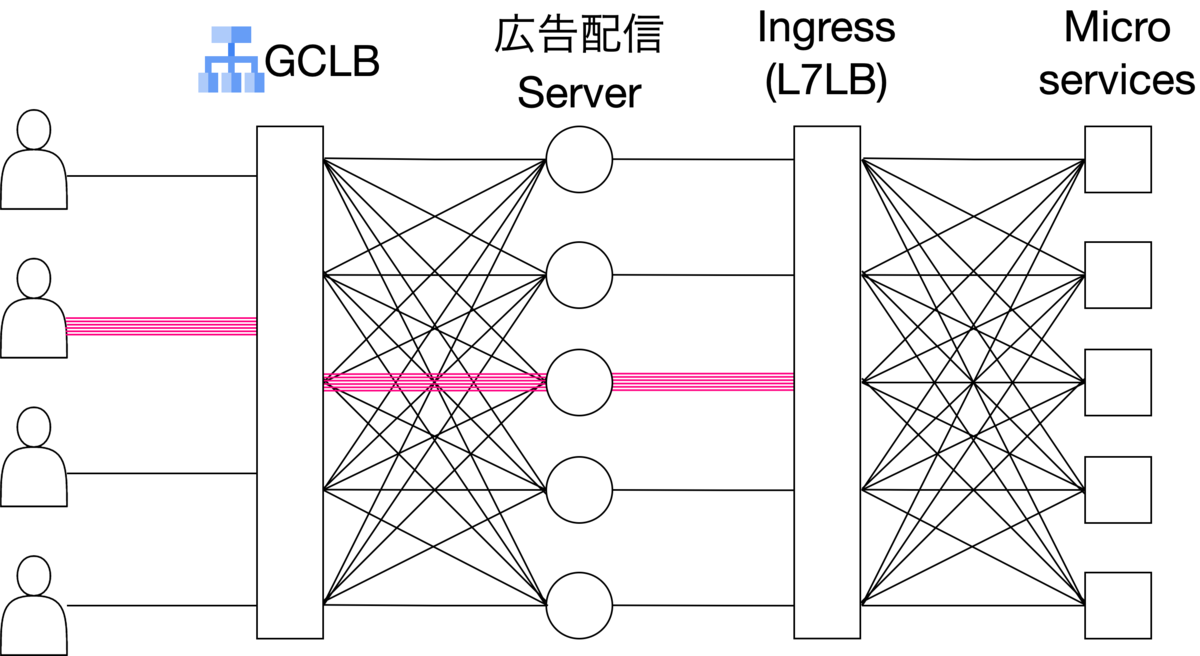

先述の問題を解消するため、内部HTTP(S)負荷分散をするIngressオブジェクトを設定しました。Ingressを設定することでA-B間にロードバランサ(L7,HTTP)が作成されます。これがB宛てのトラフィックを捌いてくれます。広告配信サーバーからマイクロサービスへのトラフィックをL7LB(Ingress)で受け止めて捌いている
